Hva er en triplex stempelpumpe og hvordan fungerer den?

Forstå triplex-stempelpumpen: et industrielt kraftsenter

I en verden av høytrykksvæskeoverføring står triplex-stempelpumpen som en hjørnestein for ingeniørmessig pålitelighet. I motsetning til standard sentrifugalpumper som er avhengige av hastighet for å flytte væsker, bruker disse positive fortrengningsmaskinene den mekaniske virkningen av tre frem- og tilbakegående stempler for å skape konsistent høytrykksstrøm. Begrepet triplex refererer spesifikt til den tresylindrede konfigurasjonen, som er et designvalg forankret i behovet for mekanisk balanse og en reduksjon i trykkpulsasjoner. Disse pumpene er essensielle i miljøer der væske må flyttes mot betydelig motstand, for eksempel ved dypbrønninjeksjon, høytrykksrensing og hydraulisk frakturering.

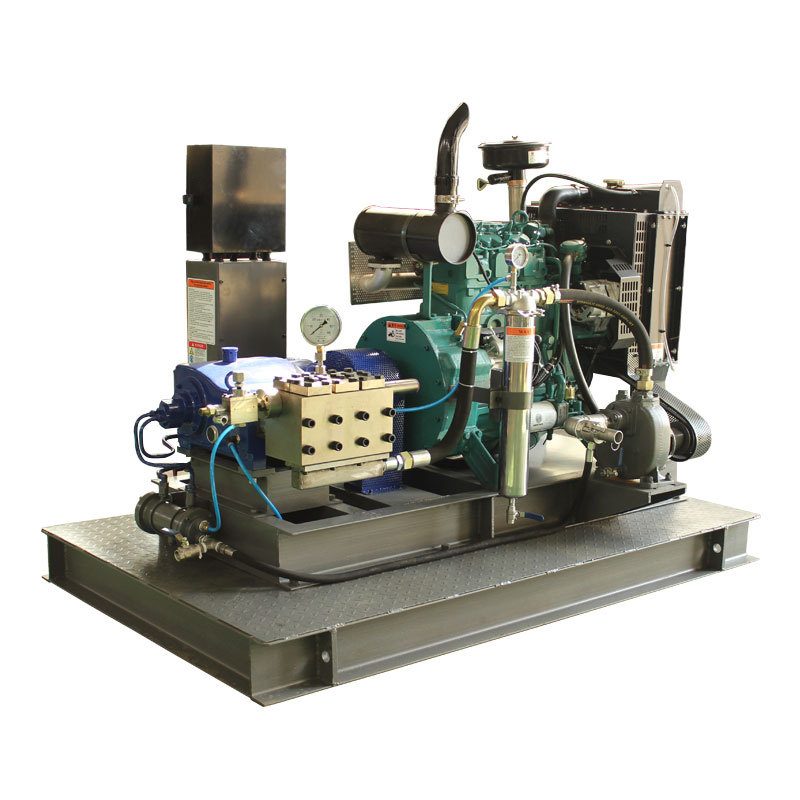

Etterspørselen etter disse systemene krever ofte uavhengige kraftkilder, noe som fører til utviklingen av Diesel triplex stempelpumpe . Ved å pare de robuste mekaniske fordelene til et triplekshode med det høye dreiemomentet og portabiliteten til en dieselmotor, kan industrier operere på avsidesliggende steder der elektrisk infrastruktur ikke eksisterer. Denne detaljerte utforskningen dekker nyansene i deres interne mekanikk, fysikken til væskeforskyvning og de operasjonelle standardene som kreves for å opprettholde disse høyytelsesenhetene over lange levetider.

For å virkelig sette pris på triplex-designet, må man se på utviklingen av pumpeteknologi. Enkelt- eller duplekspumper lider ofte av betydelige "vannslag"-effekter og ujevn strømningshastighet. Ved å introdusere et tredje stempel overlapper tidspunktet for utløpsslagene på en måte som skaper en mye jevnere utgang. Denne stabiliteten er kritisk for å beskytte nedstrøms rør og sikre lang levetid for pumpens interne tetninger og ventiler.

Kjernekomponenter i en triplex-stempelpumpe

En triplex stempelpumpe er delt inn i to primære seksjoner: kraftenden og væskeenden. Hver seksjon spiller en viktig rolle i å konvertere rotasjonsenergi til lineært hydraulisk trykk.

Power End

Kraftenden er det mekaniske hjertet som driver frem- og tilbakegående bevegelse. Den består vanligvis av en veivaksel, koblingsstenger og krysshoder. Veivakselen konverterer den sirkulære bevegelsen til motoren eller motoren til en frem-og-tilbake-bevegelse. Fordi veivakselen har tre kast forskjøvet med 120 grader, fungerer de tre stemplene i en forskjøvet sekvens. Denne forskyvningen er hemmeligheten bak kontinuerlig strømningsprofil assosiert med triplekssystemer.

Den flytende enden

Væskeenden er der selve pumpingen skjer. Den inneholder pumpemanifolden, stemplene og ventilenhetene. Stempelene, ofte laget av høyfast keramikk eller rustfritt stål med spesialiserte belegg, glir inn og ut av væskekammeret. I motsetning til en stempelpumpe, hvor en tetning beveger seg med stempelet, bruker en stempelpumpe stasjonære høytrykkstetninger som stempelet glir gjennom. Denne utformingen gir rom for betydelig høyere driftstrykk , ofte over flere tusen pund per kvadrattomme.

• Sugeventiler: Disse tillater væske inn i kammeret under tilbaketrekningsslaget.
• Utløpsventiler: Disse åpnes under foroverslaget for å presse væske inn i systemet.
• Stempelpakning: Den kritiske tetningen som hindrer væske i å lekke tilbake inn i kraftenden.
• Manifold: Det indre røret som distribuerer væske til hver av de tre sylindrene.

Den mekaniske arbeidsflyten: Slik fungerer den

Driften av en tripleks stempelpumpe følger en streng fire-trinns syklus for hver av de tre sylindrene. Fordi disse syklusene er forskjøvet, gir pumpen en nesten konstant strøm av trykksatt væske.

1. Sugeslaget: Når veivakselen roterer, trekker koblingsstangen stempelet bakover. Dette skaper et vakuum inne i sylinderen. Atmosfærisk trykk (eller tilførselstrykk) tvinger sugeventilen til å åpne, og fyller kammeret med væske.
2. Overgang: Når stemplet når sin maksimale bakre posisjon, lukkes sugeventilen på grunn av fjærspenning og den første endringen i trykket.
3. Utflodsslaget: Veivakselen fortsetter sin rotasjon, og skyver stemplet fremover inn i det væskefylte kammeret. Siden væsken er nesten inkompressibel, stiger trykket raskt.
4. Utkast: Når det indre trykket overstiger trykket i utløpsledningen, tvinges utløpsventilen opp. Stempelet skyver væsken ut av manifolden og inn i påføringsledningen.

I en diesel triplex stempelpumpe kan denne syklusen forekomme hundrevis av ganger per minutt. Hastigheten til dieselmotoren styres ofte gjennom en girkasse eller remdrift for å matche de spesifikke strømningskravene til oppgaven. Den volumetrisk effektivitet av disse pumpene er bemerkelsesverdig høy, ofte over 90 prosent, noe som betyr at nesten all væsken som kommer inn i kammeret blir sluppet ut ved trykk.

Tekniske spesifikasjoner og ytelsesmålinger

Å velge riktig pumpe krever en forståelse av hvordan mekanisk input oversettes til hydraulisk effekt. Tabellen nedenfor illustrerer det typiske ytelsesforholdet i triplekssystemer av industrikvalitet.

Ingeniører må balansere disse faktorene. For eksempel vil øke stempeldiameteren gi mer volum, men dieselmotoren må være i stand til å gi nødvendig dreiemoment for å overvinne motstanden ved det større overflatearealet. Dette er grunnen til at dieselmotorer foretrekkes; deres dreiemomentkurver er ideelt egnet for de tunge, pulserende belastningene til en triplekspumpe.

Fordelen med Diesel Drive i Triplex-systemer

Mens elektriske motorer er vanlige i stasjonære fabrikkinnstillinger, er den dieseldrevne triplekspumpen standarden for mobile og robuste bruksområder. Det er flere tekniske årsaker til denne preferansen.

Portabilitet og autonomi

I oljefelt, gruveanlegg eller store byggeprosjekter er tilgangen til et høyspent strømnett ofte begrenset. En dieselmotor gir en selvstendig kraftkilde som kan fungere i timevis på en enkelt tank med drivstoff. Denne autonomien er avgjørende for beredskapsenheter, som for eksempel høytrykksbrannslokkingssystemer eller mobile hydro-demoleringsrigger.

Variabel hastighetskontroll

Dieselmotorer tilbyr utmerket variabel hastighetskontroll via gassen. Siden strømningshastigheten til en fortrengningspumpe er direkte proporsjonal med dens RPM, kan operatøren finjuster pumpeeffekten ved ganske enkelt å justere motorhastigheten. Dette eliminerer behovet for dyre frekvensomformere (VFD) som kreves av elektriske motorer i felten.

Holdbarhet i tøffe miljøer

Industrielle dieselmotorer er bygget for å tåle støv, fuktighet og ekstreme temperatursvingninger. Når den er sammenkoblet med en triplekspumpe med et robust veivhus i støpejern og væskeende av rustfritt stål, er den resulterende maskinen i stand til å operere 24/7 i de mest straffende klimaene på jorden.

Vedlikeholdsprotokoller for lang levetid

Levetiden til et høytrykkssystem er helt avhengig av strengheten til vedlikeholdsplanen. Fordi stemplene og tetningene er utsatt for konstant friksjon og høytrykkssykluser, regnes de som "slitasjeartikler".

• Smøring: Kraftenden krever girolje av høy kvalitet. Overvåking av metallspon i oljen kan gi tidlig varsel om lagersvikt.
• Forseglingsinspeksjon: Stempelpakninger bør inspiseres for lekkasjer. Et lite drypp er ofte med hensikt for kjøling, men overdreven lekkasje indikerer behov for utskifting.
• Ventilsete: Over tid kan ventilene og setene bli groper eller "vasket ut". Regelmessig inspeksjon sikrer at pumpen opprettholder sin volumetriske effektivitet.
• Filtrering: Væsken som kommer inn i pumpen må være fri for store partikler. Slipende faste stoffer kan risse stemplene og ødelegge høytrykkspakningene i løpet av få timer.

Ved å implementere en proaktiv vedlikeholdsstrategi kan operatører oppnå tusenvis av timer med tjeneste før det kreves en større overhaling. Dette er spesielt viktig for dieseldrevne enheter hvor nedetid kan resultere i betydelige økonomiske tap i feltoperasjoner.

Vanlige industrielle applikasjoner

Allsidigheten til triplex-designet gjør at den kan betjene et mangfold av bransjer. Dens evne til å håndtere forskjellige væsker - fra vann og olje til kjemikalier og slurry - gjør den til et uunnværlig verktøy.

Olje- og gassindustrien

I oppstrømssektoren brukes triplekspumper til brønnstimulering, sementinjeksjon og deponering av produsert vann. Høytrykksegenskapene lar operatører overvinne det naturlige trykket fra dype underjordiske reservoarer.

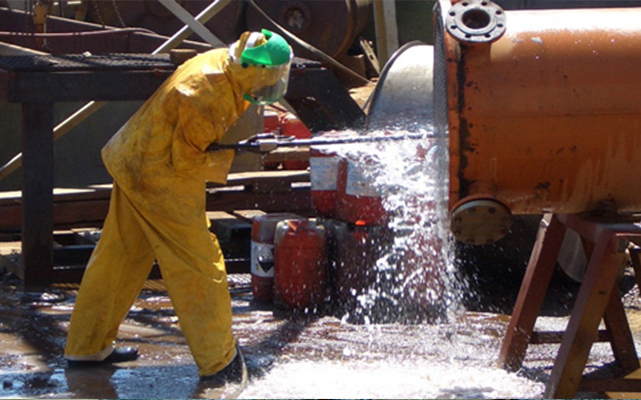

Industriell rengjøring og hydroriving

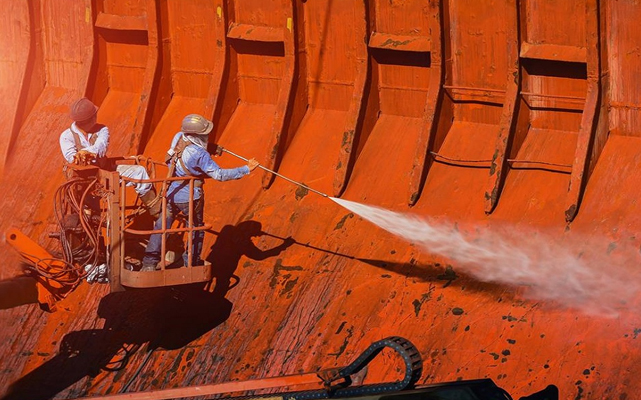

Vannstråle ved trykk over 1000 bar kan skjære gjennom betong eller stripe maling fra skipsskrog. Den jevne strømmen til en triplekspumpe sikrer at skjæreverktøyet forblir effektivt uten bølgene som ville oppstå med en mindre pumpedesign.

Landbruksvanning og kjemisk injeksjon

For storskala oppdrett kan disse pumpene flytte vann over store avstander eller injisere gjødsel i vanningslinjer med ekstrem presisjon. Holdbarheten til den dieseldrevne varianten gjør den ideell for bruk i avsidesliggende felt.

Tekniske utfordringer og løsninger

Ingen mekaniske systemer er uten utfordringer. For triplekspumper involverer de primære problemene kavitasjons- og pulsasjonskontroll.

Kavitasjon oppstår når sugetrykket er for lavt, noe som får dampbobler til å dannes og deretter kollapse voldsomt mot pumpekomponentene. Dette kan forhindres ved å sikre et riktig netto positivt sugehode (NPSH) og bruke boosterpumper hvis forsyningstanken er plassert langt fra hovedenheten.

Pulsering er en iboende egenskap ved stempelpumper. Mens tre sylindre reduserer dette betydelig sammenlignet med en eller to, gjenstår det noe vibrasjon. For å løse dette, installerer ingeniører pulsasjonsdempere – gassfylte kar som absorberer trykktopper og gir en enda jevnere strøm til nedstrømsutstyret.

Ofte stilte spørsmål (FAQ)

Q1: Hvorfor brukes tre stempler i stedet for to eller fire?

A1: Tre stempler gir den beste balansen mellom mekanisk enkelhet og jevn flyt. 120-graders offset sikrer at minst ett stempel alltid er i en utløpsfase, og minimerer "dødpunktene" i trykk som oppstår i duplekspumper.

Q2: Hva er forskjellen mellom en stempelpumpe og en stempelpumpe?

A2: I en stempelpumpe er tetningen festet til det bevegelige stempelet og gni mot sylinderveggen. I en stempelpumpe er tetningen (pakningen) stasjonær i pumpehodet, og det glatte stempelet glir gjennom det. Stempelpumper er generelt foretrukket for høyere trykk.

Q3: Hvordan vet jeg når pakningen må byttes ut?

A3: En økning i vannlekkasje fra gråtehullene eller et merkbart fall i utløpstrykket indikerer vanligvis at pakningen er slitt. Regelmessig overvåking av "gråt"-frekvensen er det beste diagnoseverktøyet.

Q4: Kan en triplekspumpe gå tørr?

A4: Nei. Å kjøre en stempelpumpe uten væske vil føre til at tetningene overopphetes og svikter nesten umiddelbart på grunn av mangel på smøring og kjøling fra det pumpede mediet.

Q5: Hva er fordelene med en dieselmotor fremfor en elektrisk motor for disse pumpene?

A5: Dieselmotorer tilbyr total portabilitet, høyt dreiemoment ved lave hastigheter, og muligheten til å variere pumpens strømningshastighet enkelt via motorturtallsjusteringer uten å trenge komplekse elektriske kontroller.
